在5月 14日的GTC演讲中，NVIDIA CEO黄仁勋正式宣布了新一代GPU——Ampere安培，它使用了7nm工艺，号称性能是上代Voltra的20倍。日前NVIDIA CFO Colette Kress表示这是他们三年来的杰作，是NVDIA有史以来最强大的GPU。

在摩根斯坦利的全球技术大会商，NVIDIA公司的CFO Colette Kress远程出席了会议，并回答了分析师提问。

在谈到安培GPU时，Colette Kress表示这是他们过去三年来努力工作的成果，安培GPU目前已经量产，并且纳入了Q1财季（2-4月底）的营收中，她称安培架构是NVIDIA GPU有史以来飞跃最大的一次，远超其他GPU。

此外，Colette Kress还提到，安培GPU是7nm工艺中最大的，也就是性能最强的，没有之一，他们利用这次独特的机会推出了7nm安培GPU。

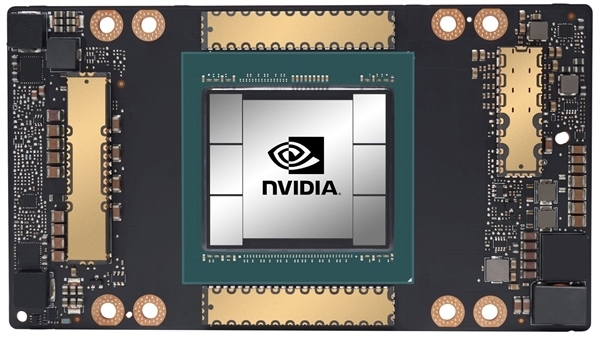

根据之前的报道，GA100芯片采用台积电第一代7nm(N7)工艺制造，核心面积达826平方毫米，相比上代12nm GV100仅增大了11平方毫米(0.13％)，但晶体管数量从211亿个猛增至542亿个，多了接近1.6倍，同时功耗控制在400W(增加33％)，可见新架构和新工艺的威力。
